Présentation

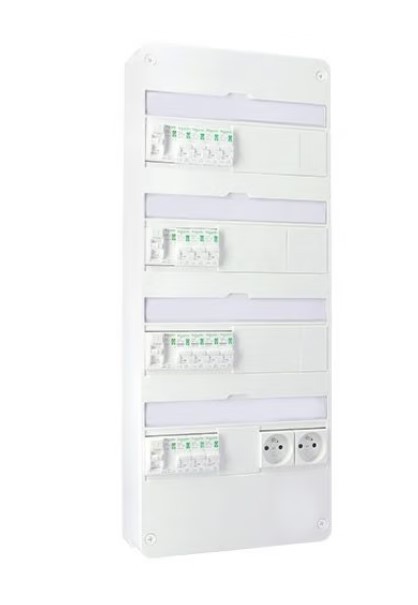

SCHNEIDER Resi9 XP Tableau électrique monté et câblé TAMC 4 rangées 2ID 40A 2ID 63A 14 disjoncteurs
Ce tableau électrique Resi9 est rapide à poser et garantit votre sécurité à l'intérieur de votre logement.
- Gagnez du temps pour la réalisation de votre installation électrique, ce tableau est déjà équipé d'appareillages modulaires à vis de la gamme Resi9.
- Optez pour la facilité du passage des câbles : les rails de ce coffret électrique se clipsent et se déclipsent facilement.
- Une porte Styl blanche 4 rangées (réf. R9H13424) peut être associée à ce coffret électrique afin de protéger ses composants contre la poussière.
Descriptif
Composition du tableau électrique pré équipé :
- 1 tableau électrique nu 4 rangées Schneider Resi9 (Ref. Schneider R9H13404 / Ref. 123elec SCHR9H13404)
- 2 interrupteurs différentiels Schneider 30mA 40A type AC à vis (Ref. Schneider R9PRC240 / Ref. 123elec SCHR9PRC240)
- 1 interrupteur différentiel Schneider 30mA 63A type AC à vis (Ref. Schneider R9PRA263 / Ref. 123elec SCHR9PRA263)
- 1 interrupteur différentiel Schneider 30mA 63A type A à vis (Ref. Schneider R9PRC263 / Ref. 123elec SCHR9PRC263)
- 1 disjoncteur 2A à vis Schneider (Ref. Schneider R9PFC602 / Ref. 123elec SCHR9PFC602)
- 3 disjoncteurs 10A à vis Schneider (Ref. Schneider R9PFC610 / Ref. 123elec SCHR9PFC610)
- 5 disjoncteurs 16A à vis Schneider (Ref. Schneider R9PFC616 / Ref. 123elec SCHR9PFC616)
- 4 disjoncteurs 20A à vis Schneider (Ref. Schneider R9PFC620 / Ref. 123elec SCHR9PFC620)
- 1 disjoncteur 32A à vis Schneider (Ref. Schneider R9PFC632 / Ref. 123elec SCHR9PFC632)
- 2 prises modulaires 2P+T 16A Schneider (Réf. Schneider R9PCS616 / Réf. SCHR9PCS616)
- 2 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
- 1 peigne 1P+N 63A 8 modules Schneider (Réf. Schneider R9PXH208)
- 3 peignes 1P+N 63A 10 modules Schneider (Réf. Schneider R9PXH210)
Caractéristiques techniques du coffret électrique Schneider :
- Nombre de de modules : 52
- Nombre de rangées : 4
- Réserve : 48%
- Hauteur : 625 mm
- Largeur : 252 mm
- Epaisseur : 108 mm
- Indice de protection : IP30 - IK05
- Couleur : blanc
Caractéristiques
| Référence fabricant |
SCHNEIDER TAB PR?EQ |
| Gencode EAN |
3700609688414 |
| Marque |
Schneider Electric |
| Gamme |
Schneider Resi9 XP à vis |
| Type de tableau |
Tableau monté câblé (TAMC) |
| Nombre de rangées |
4 |
| Nombre de module(s) par rangée |
13 |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
Profitez d'autres avantages de ce tableau électrique Resi9 13 modules 4 rangées :
- Compatible uniquement avec la porte Schneider Resi9 4 rangées.
- Conforme aux réglementations des Établissements Recevant du Public et des Immeubles de Grande Hauteur
- Système XP = bornes à vis
- Installation en saillie
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
Certification NF du tableau pré-équipé :L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Lire le dossier thématique sur les critères de choix d'un tableau électrique
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
