Présentation

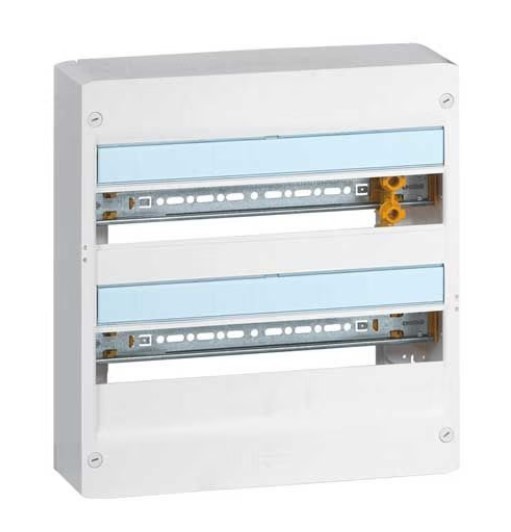

LEGRAND Drivia Tableau électrique nu 2 rangées 18 modules - 401222
Ce coffret de distribution convient à tous types de bâtiment résidentiel (rénovation ou construction neuve).
- tableau électrique Drivia Legrand composé de 36 modules (18 modules par rangée)
- conforme à la réglementation des Établissements Recevant du Public ainsi qu'à celle des Immeubles de Grande Hauteur
- le coffret électrique DRIVIA 18 modules se monte sur goulottes GTL (saillie), dans un bac d'encastrement ou sur un mur
Fiche e-catalogue tableau électrique Legrand
Descriptif
Le tableau électrique nu 2 rangées est livré avec :
- bornier de terre
- 1 bornier Phase et 1 bornier Neutre IP 2X
- obturateurs séparables par module et demi-module
- accessoires de pré-fixation sur goulotte GTL (ou sur mur) Drivia clip
- porte plans adhésif + 1 porte-étiquette par rangée + planche d'étiquettes et bandeau de repérage des appareils modulaires
Caractéristiques du tableau électrique Legrand Drivia :
- Nbre de rangées : 2
- Nbre de modules : 36 (18 par rangée)
- Haut. : 375 mm
- Larg. : 355 mm
- Ep. : 103.5 mm
- Auto-extinguibilité : tenue au fil incandescent 750 °C
- Conformes à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11
- Conformes à la norme IEC 60670-24
- Blanc RAL 9003
- Rails pivotants 3 positions et extractibles, espace sous rails : 40 mm, entraxe entre rails 125 mm
- Classe II avec plaques de fond isolantes non fournies
- IP 30 - IK 05 (IP 40 - IK 07 avec porte non fournie)
Caractéristiques
| Référence fabricant |
401222 |
| Gencode EAN |
3245064012225 |
| Marque |
Legrand |
| Gamme |
Legrand Drivia |
| Type de tableau |
Tableau nu |
| Nombre de rangées |
2 |
| Nombre de module(s) par rangée |
18 |
| Hauteur |
375mm |
| Largeur |
355mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Oui |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Oui |
| CE |
Oui |
Composez votre tableau électrique Legrand :
Coffrets de distribution 18 modules par rangée Coffret compatible avec l'ensemble des modules LEGRAND (disjoncteurs, interrupteurs différentiels et modules de commande). Attention : Ce coffret électrique est compatible uniquement avec les portes et les peignes de la gamme Drivia. Caractéristiques e-catalogue Legrand :
Tout le matériel de la marque Legrand est conforme aux normes en vigueur et permet de réaliser une installation électrique sécurisée. Lire le dossier thématique sur les tableaux électriques Legrand Drivia
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
