Présentation

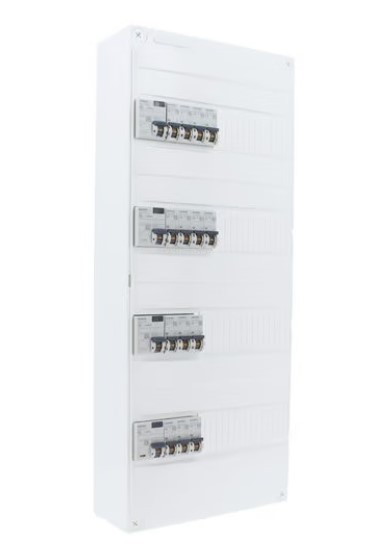

SIEMENS Tableau électrique pré-équipé 4 rangées 4ID 40A 14 disjoncteurs
Tableaux électriques prééquipés Siemens 13 modules 4 rangées avec peignes horizontaux Phase + Neutre entiers de 13 modules (ils ne sont pas coupés).
- coffret électrique qui peut être complété par une porte transparente de la marque Siemens : cela lui permet d'être protégé contre la poussière et de parfaire son esthétique
- indice de protection IP30 afin d'être protégé contre tout corps solide supérieur à 2,5 mm
- coffret de distribution pour les bâtiments résidentiels supérieurs à 100m²
Descriptif

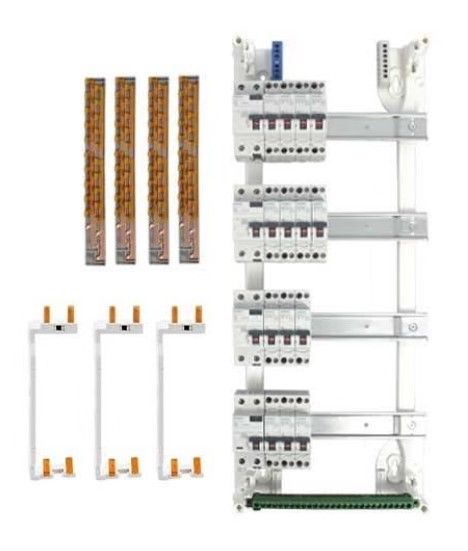

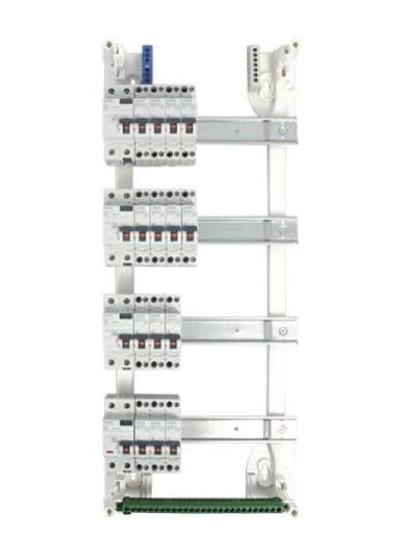

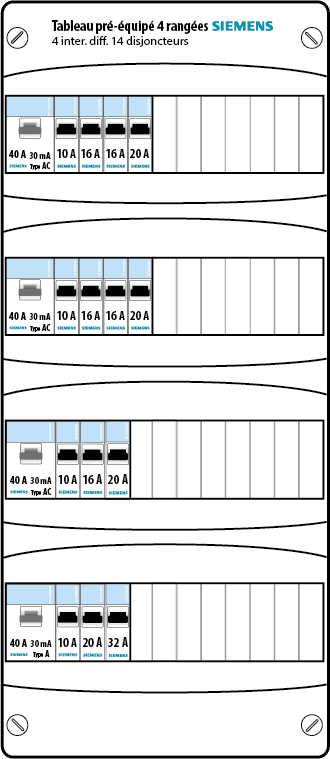

Composition du coffret électrique pré-équipé Siemens :
- 1 tableau électrique nu Siemens 4 rangées (Ref. Siemens SIE262155)
- 3 interrupteurs différentiels Siemens 30mA 40A type AC à vis (Ref. Siemens SIE026499)
- 1 interrupteur différentiel Siemens 30mA 40A type A à vis (Ref. Siemens SIE026475)
- 4 disjoncteurs électriques Siemens à vis 10A (Ref. Siemens 5SL3010-7KL)
- 5 disjoncteurs électriques Siemens à vis 16A (Ref. Siemens 5SL3016-7KL)
- 4 disjoncteurs électriques Siemens à vis 20A (Ref. Siemens 5SL3020-7KL)
- 1 disjoncteur électrique Siemens à vis 32A (Ref. Siemens 5SL3032-7KL)
- 4 peignes horizontaux 13 modules Phase + Neutre (Ref Siemens DIG012379)
- Bornier de terre, Phase et Neutre
- 3 peignes verticaux 2 rangées entraxe 125mm réf. SIE5SV33-43
Note : peut être complété avec des disjoncteurs Siemens à vis.
Caractéristiques techniques des tableaux électriques :
- 52 modules
- Nbre de rangées : 4
- Réserve : 58%
- Haut. : 600 mm
- Larg. : 250 mm
- Ep. : 97 mm
- Indice de protection : IP30- IK05
Caractéristiques
| Référence fabricant |
SIE006415 |
| Gencode EAN |
3662366006415 |
| Marque |
Siemens |
| Gamme |
Siemens à vis |
| Type de tableau |
Tableau pré-équipé |
| Nombre de rangées |
4 |
| Nombre de module(s) par rangée |
13 |
| Réserve en % |
0.58 |
| Hauteur |
600mm |
| Largeur |
250mm |
| Épaisseur |
97mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
