Présentation

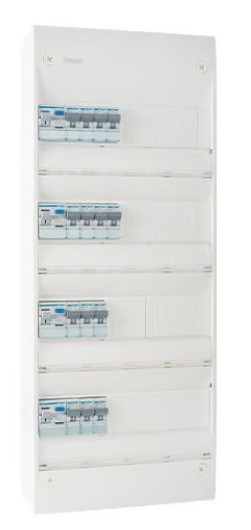

HAGER Gamma Tableau électrique pré-équipé auto 4 rangées 4ID 40A 14 disjoncteurs
Ce coffret électrique pré-équipé d'appareillages modulaires, équipé de bornes de connexion auto, est parfaitement adapté pour un logement de 100m².
- Ce tableau électrique Hager comporte une traverse équipée de borniers de Terre SanVis qui se clipse et se déclipse facilement
- Le support de fixation peut être associé de manière horizontale ou verticale.
- Ce tableau électrique peut être accessoirisé d'une porte opaque. Elle permet de sécuriser et de cacher l'intérieur de votre tableau.
Descriptif

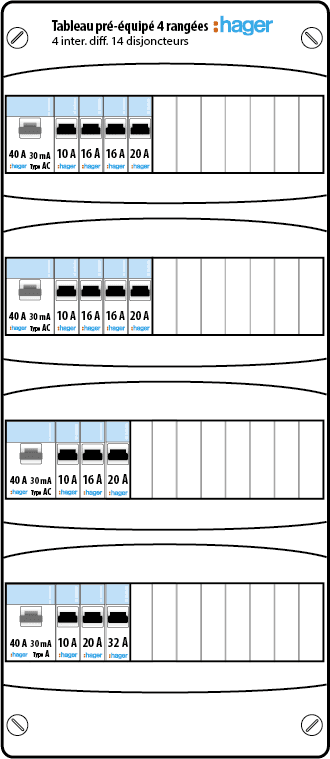

Composition du coffret de distribution :
- 1 tableau électrique nu 4 rangées Hager (Ref. Hager GD413A / Ref. 123elec HAGGD413A)
- 3 interrupteurs différentiels auto Hager 30mA 40A Type AC (Ref. Hager CDS742F / Ref. 123elec HAGCDS742F)
- 1 interrupteur différentiel auto Hager 30 mA 40A Type A (Ref. Hager CDS743F / Ref. 123elec HAGCDS743F)
- 4 disjoncteurs Phase + Neutre 10A Hager auto (Ref. Hager MFS710 / Ref. 123elec HAGMFS710)
- 5 disjoncteurs Phase + Neutre 16A Hager auto (Ref. Hager MFS716 / Ref. 123elec HAGMFS716)
- 4 disjoncteurs Phase + Neutre 20A Hager auto (Ref. Hager MFS720 / Ref. 123elec HAGMFS720)
- 1 disjoncteur Phase + Neutre 32A Hager auto (Ref. Hager MFS732 / Ref. 123elec HAGMFS732)
- 4 peignes d'alimentation Phase Hager coupés à 10 modules (Ref. Hager KB163P / Ref. 123elec HAGKB163P)
- 4 peignes d'alimentation Neutre Hager coupés à 10 modules (Ref. Hager KB163N / Ref. 123elec HAGKB163N)
- 1 bornier Terre, Phase et Neutre
- Nbre de modules : 52
- Nbre de rangées : 4
- Réserve : 58%
- Haut. : 625 mm
- Larg. : 250 mm
- Ep. : 103 mm
Caractéristiques
| Référence fabricant | 822949 |
|---|---|
| Gencode EAN | 3700609629493 |
| Marque | Hager |
| Gamme | Hager Gamma+ 13 auto |
| Type de tableau | Tableau pré-équipé |
| Nombre de rangées | 4 |
| Nombre de module(s) par rangée | 13 |
| Réserve en % | 0.58 |
| Réserve en nombre de module | 30 |
| Hauteur | 625mm |
| Largeur | 250mm |
| Épaisseur | 103 |
| Type de pose | En saillie |
| Étanche | Non |
| Garantie | 2 ans |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| NF | Non |
| CE | Oui |
Tableau électrique 4 rangées compatible avec :
L'ensemble des composants du tableau électrique est fabriqué par la société Hager. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation et les tableaux nus n'ont pas fait l'objet d'une certification NF auprès de la marque Hager. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.
À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.
Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes et les tableaux nus qui sont CE.
Créez des étiquettes pour votre tableau électrique
Achetez votre matériel électrique Hager à juste prix en commandant directement en ligne sur 123elec.
- la porte 4 rangées Hager (rèf. GP413P)
- la goulotte GTL 13 modules Hager (rèf. JK213D)
- Coffret pré-équipé d'appareillages modulaires avec des bornes à vis pour l'arrivée (partie haute) et des bornes auto pour le départ (partie basse).
- Destiné à la distribution de l'énergie électrique dans le résidentiel.
- Les peignes horizontaux de 13 modules sont coupés à 10 modules afin de limiter chaque rangée à 8 disjoncteurs. Il vous est cependant possible de les remplacer par les références HAGKB163P et HAGKB163N.
- Peigne vertical non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.
- Les difficultés d'approvisionnement empêchent l'intégration d'un bornier sans vis. Pour contrer ces difficultés et continuer de commercialiser des tableaux Gamma+, Hager inclut un bornier à vis (lire article Hager sur les tableaux gamma+ et les borniers de terre).
L'ensemble des composants du tableau électrique est fabriqué par la société Hager. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation et les tableaux nus n'ont pas fait l'objet d'une certification NF auprès de la marque Hager. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.
À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.
Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes et les tableaux nus qui sont CE.
Créez des étiquettes pour votre tableau électrique
Achetez votre matériel électrique Hager à juste prix en commandant directement en ligne sur 123elec.
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
