Présentation

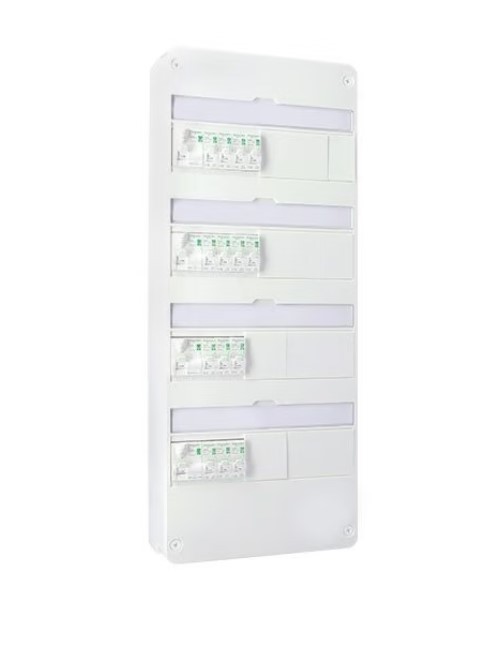

SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 4 rangées 4ID 40A 14 disjoncteurs
Ce tableau de répartition Resi9 convient aussi bien pour des installations neuves que pour des rénovations électriques.
- Gagnez un temps précieux : ce tableau électrique Resi9 est déjà pré-équipé de dispositifs de protection.
- Une partie de ce coffret électrique est laissée libre, vous pouvez ainsi ajouter d'autres appareillages modulaires Schneider.
- Installez ce coffret sur une goulotte GTL est simple, le châssis se fixe sans outil à la hauteur voulue.
Descriptif
Composition du tableau prééquipé Schneider :
- 1 tableau électrique nu 4 rangées Schneider Resi9 (Ref. Schneider R9H13404 / Ref. 123elec SCHR9H13404)
- 3 interrupteurs différentiels Schneider XE 30mA 40A type AC auto (Réf. Schneider R9ERC240 / Réf. 123elec SCHR9ERC240)
- 1 interrupteur différentiel Schneider XE 30mA 40A type A auto (Réf. Schneider R9ERA240 / Réf. 123elec SCHR9ERA240)
- 4 disjoncteurs 10A auto Schneider XE (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
- 5 disjoncteurs 16A auto Schneider XE (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
- 4 disjoncteurs 20A auto Schneider XE (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
- 1 disjoncteur 32A auto Schneider XE (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
- 4 répartiteurs d'alimentation 8 modules Schneider Resi9 XE (Réf. Schneider R9EXHS08 / Réf. 123elec. SCHR9EXHS08)
- 2 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
Caractéristiques techniques du coffret électrique :
- Nombre de modules : 52
- Nombre de rangées : 4
- Réserve : 58%
- Hauteur : 625mm
- Largeur : 252mm
- Epaisseur : 108mm
- Indice de protection : IP30 - IK05
Caractéristiques
| Référence fabricant | SCHNEIDER TAB PR?EQ |
|---|---|
| Gencode EAN | 3700609698499 |
| Marque | Schneider Electric |
| Gamme | Schneider Resi9 XE auto |
| Type de tableau | Tableau monté câblé (TAMC) |
| Nombre de rangées | 4 |
| Nombre de module(s) par rangée | 13 |
| Étanche | Non |
| Garantie | 2 ans |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| NF | Non |
| CE | Oui |
Fonctionnalité du coffret électrique Schneider :
- Compatible uniquement avec la porte Schneider Resi9 4 rangées (réf. R9H13424).
- Peigne vertical non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.
- Système embrochable XE : branchez vos modules XE en 1 clic !
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
- L'installation et le remplacement des produits Resi9 est simple et sécurisée grâce au peigne horizontal appelé aussi répartiteur XE
- Le raccordement des circuits électriques se fait sans outils à l'aide des connexions automatiques
- L'achat d'un Tableau électrique Pré-équipé SCHNEIDER Resi9 XE permet également un gain pouvant aller jusqu'à -20% en le comparant à l'achat de chaque produit au détail
Certification NF du tableau pré-équipé :L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Vidéo Schneider, astuces d'installation du tableau électrique Resi9 en technologie embrochable
Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
