Présentation

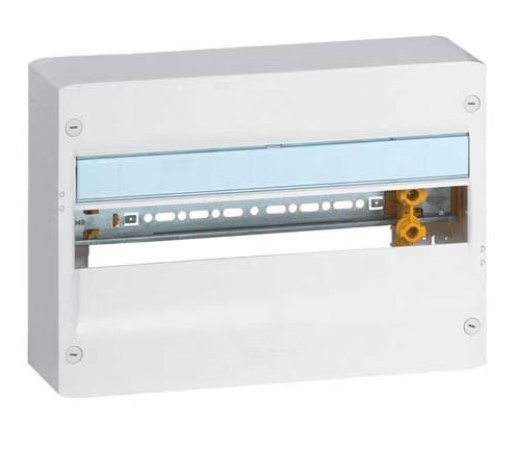

LEGRAND Drivia Tableau électrique nu 1 rangée 18 modules - 401221
Le tableau électrique Legrand Drivia 1 rangée 18 modules peut être utilisé en coffret principal pour un logement de petite surface ou en tant que tableau secondaire.
- son châssis est constitué de polystyrène choc, ce qui lui permet d'être plus résistant aux collisions
- son rail est protégé contre la corrosion grâce à sa composition en acier galvanisé.
- ce coffret électrique DRIVIA 18 modules 1 rangée se monte sur goulottes GTL (saillie), dans un bac d'encastrement ou sur un mur
Fiche e-catalogue tableau électrique Legrand
Descriptif
Le tableau électrique nu 1 rangée est livré avec :
- bornier de terre
- obturateurs séparables par module et demi-module
- accessoires de pré-fixation sur goulotte GTL (ou sur mur) Drivia clip
- porte plans adhésif + 1 porte-étiquette par rangée + planche d'étiquettes et bandeau de repérage des appareils modulaires
- cavaliers de liaison pour une association avec un second coffret
Caractéristiques du tableau électrique Legrand Drivia :
- Nbre de rangées : 1
- Nbre de modules : 18
- Haut. : 250 mm
- Larg. : 355 mm
- Ep. : 103.5 mm
- Auto-extinguibilité : tenue au fil incandescent 750 °C
- Conforme à la norme IEC 60670-24
- Blanc RAL 9003
- Rails pivotants 3 positions et extractibles, espace sous rails : 40 mm, entraxe entre rails 125 mm
- Classe II avec plaques de fond isolantes non fournies
- IP 30 - IK 05 (IP 40 - IK 07 avec porte non fournie)
Caractéristiques
| Référence fabricant |
401221 |
| Gencode EAN |
3245064012218 |
| Marque |
Legrand |
| Gamme |
Legrand Drivia |
| Type de tableau |
Tableau nu |
| Nombre de rangées |
1 |
| Nombre de module(s) par rangée |
18 |
| Hauteur |
250mm |
| Largeur |
355mm |
| Épaisseur |
104mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Oui |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Oui |
| CE |
Oui |
Composez votre tableau électrique Legrand :
Coffret de distribution 18 modules par rangée Coffret compatible avec l'ensemble des modules LEGRAND (disjoncteurs, interrupteurs différentiels et modules de commande). Attention : Ce coffret électrique est compatible uniquement avec les portes et les peignes de la gamme Drivia. Conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11. Caractéristiques e-catalogue Legrand :
Pour l'installation électrique de votre habitation, optez pour du matériel qualitatif et pérenne avec les produits Legrand. Lire le dossier thématique sur les tableaux électriques Legrand Drivia
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
