Présentation

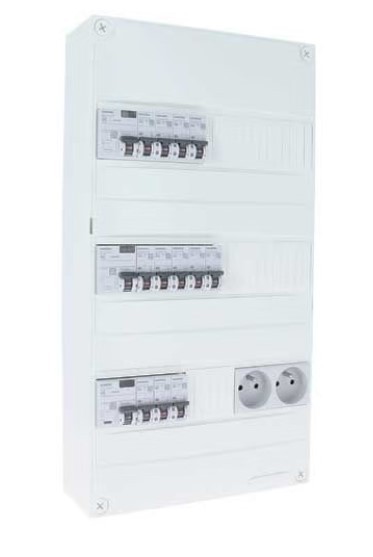

SIEMENS Tableau électrique pré-équipé 3 rangées 3ID 63A 12 disjoncteurs
Ces tableaux électriques possèdent 3 rangées contenant 12 disjoncteurs, 3 interrupteurs différentiels et 2 prises modulaires de la marque Siemens ; une composition beaucoup plus complète que le premier modèle Siemens.
- coffret électrique idéal pour un logement d'une surface entre 35 et 100 m²
- peignes horizontaux entiers 13 modules fournis (peigne vertical non inclus)
- pour obtenir une isolation de classe II, vous pouvez ajouter un fond isolant (dans le cas où le tableau de répartition est installé contre une paroi métallique ou combustible)
Descriptif

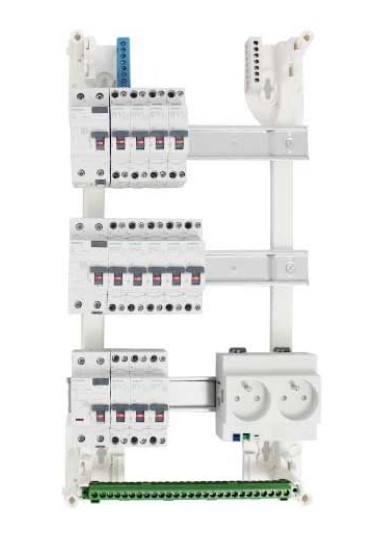

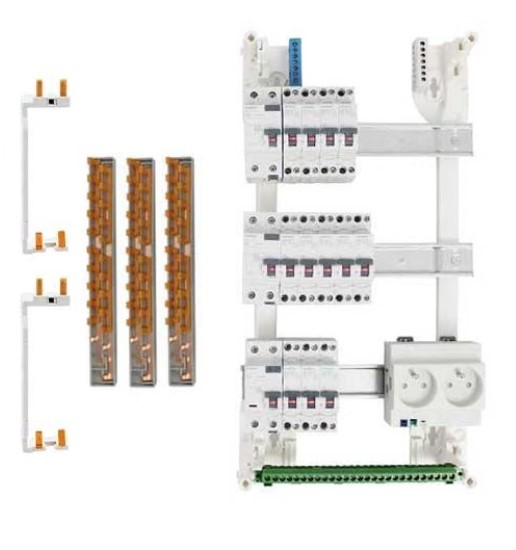

Ce tableau électrique est livré avec :
- 1 tableau électrique nu 3 rangées Siemens (Ref. Siemens SIE262148)
- 2 interrupteurs différentiels Siemens 30mA 63A type AC à vis (Ref. Siemens SIE026505)
- 1 interrupteur différentiel Siemens 30mA 63A type A à vis (Ref. Siemens SIE026482)
- 3 disjoncteurs 10A à vis Siemens (Ref. Siemens 5SL3010-7KL)
- 4 disjoncteurs 16A à vis Siemens (Ref. Siemens 5SL3016-7KL)
- 4 disjoncteurs 20A à vis Siemens (Ref. Siemens 5SL3020-7KL)
- 1 disjoncteur 32A à vis Siemens (Ref. Siemens 5SL3032-7KL)
- 3 peignes horizontaux 13 modules Phase + Neutre (Ref Siemens DIG012379)
- 1 double prise modulaire 2P+T 16A 5 modules DIGITAL ELECTRIC (Réf. DIG04564)
- Bornier de terre, Phase et Neutre
- 2 peignes verticaux 2 rangées entraxe 125mm réf. SIE5SV33-43
Caractéristiques techniques du coffret électrique Siemens :
- Nombre de modules : 39
- Nombre de rangées : 3
- Réserve : 43%
- Hauteur : 475 mm
- Largeur : 250 mm
- Épaisseur : 97 mm
- Indice de protection : IP30- IK05
Caractéristiques
| Référence fabricant |
SIE626324 |
| Gencode EAN |
3700609626324 |
| Marque |
Siemens |
| Gamme |
Siemens à vis |
| Type de tableau |
Tableau pré-équipé |
| Nombre de rangées |
3 |
| Nombre de module(s) par rangée |
13 |
| Nombre de prise de courant |
2 prises |
| Réserve en % |
0.43 |
| Hauteur |
475mm |
| Largeur |
250mm |
| Épaisseur |
97mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
Autres avantages des tableaux électriques Siemens :
- La composition de ce tableau électrique peut gérer facilement le raccordement du chauffage électrique
- Convient aux logements de 35 m² à 100 m²
- Livré avec des peignes horizontaux entiers 13 modules
- Possède des appareillages modulaires Siemens à connexion à vis
Tous les produits de la marque Siemens permettent de réaliser une installation électrique domestique adaptée à votre logement.
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
