Présentation

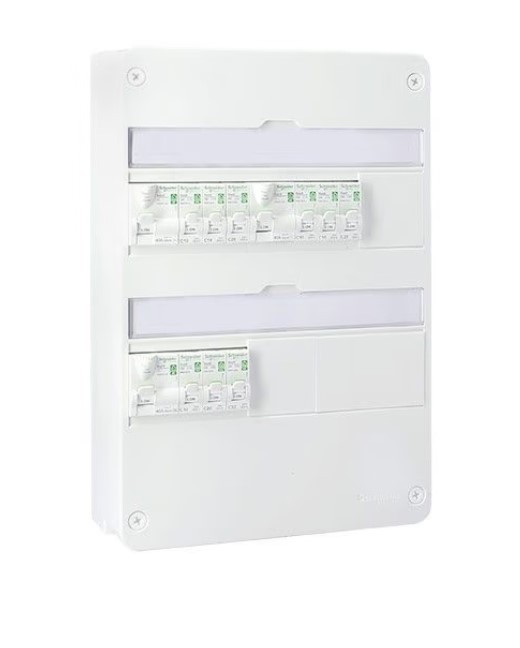

SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 2 rangées 3ID 40A 9 disjoncteurs
Ce coffret Schneider peut être installé lors d'une rénovation ou dans une construction neuve.
- Optez pour une installation rapide ; ce tableau électrique est déjà prééquipé de dispositifs de protection, vous devez simplement le fixer dans une GTL et le raccorder à votre installation.
- Il possède une réserve ; pour vos futurs besoins, vous pouvez ajouter de nouveaux appareillages modulaires.
- Choisir un système embrochable XE permet de brancher vos appareillages modulaires en 1 seul clic.
Descriptif
Composition de ce tableau électrique pré-équipé Schneider :
- 1 tableau électrique nu 2 rangées Schneider (Réf. Schneider R9H13402 / Réf. 123elec SCHR9H13402)
- 2 interrupteurs différentiels Schneider 30mA 40A type AC auto (Réf. Schneider R9ERC240 / Réf. 123elec SCHR9ERC240)
- 1 interrupteur différentiel Schneider 30mA 40A type A auto (Réf. Schneider R9ERA240 / Réf. 123elec SCHR9ERA240)
- 3 disjoncteurs 10A auto Schneider (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
- 2 disjoncteurs 16A auto Schneider (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
- 3 disjoncteurs 20A auto Schneider (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
- 1 disjoncteur 32A auto Schneider (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
- 2 peignes Resi9 5 modules (Réf. Schneider R9EXHS05 / Réf. 123elec SCHR9EXHS05)
- 1 peigne vertical 2 rangées Schneider Resi9 XE (Réf. Schneider R9EXV / Réf. 123elec SCHR9EXV)
- 1 répartiteur d'alimentation 8 modules Schneider Resi9 XE (Réf. Schneider R9EXHS08 / Réf. 123elec. SCHR9EXHS08)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
Caractéristiques techniques de ce tableau Schneider Resi9 :
- Nombre de rangées : 2
- Nombre de modules : 26
- Réserve : 42%
- Hauteur : 375mm
- Largeur : 252mm
- Épaisseur : 108mm
Caractéristiques
| Référence fabricant |
SCHNEIDER TAB PR?EQ |
| Gencode EAN |
3700609698291 |
| Marque |
Schneider Electric |
| Gamme |
Schneider Resi9 XE auto |
| Type de tableau |
Tableau monté câblé (TAMC) |
| Nombre de rangées |
2 |
| Nombre de module(s) par rangée |
13 |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
Autres caractéristiques du coffret électrique Schneider :
- Compatible uniquement avec la porte Schneider Resi9 2 rangées.
- Les peignes réversibles horizontaux sont entiers (13 modules). Ils ne sont pas coupés.
- Peigne vertical non inclus mais le tableau est fonctionnel car le câblage entre les borniers et les différentiels est fourni.
- Système embrochable XE : Branchez vos modules XE en 1 Clic !
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
