Présentation

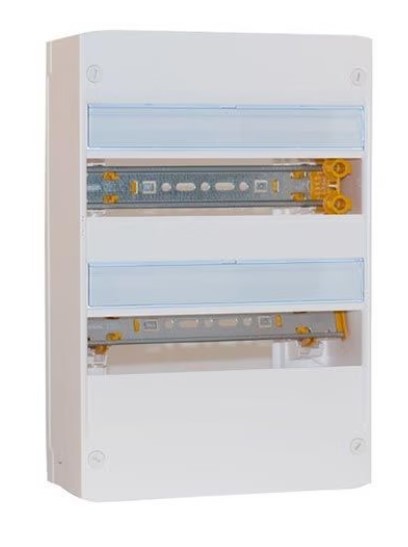

LEGRAND Drivia Tableau électrique nu 2 rangées 13 modules - 401212

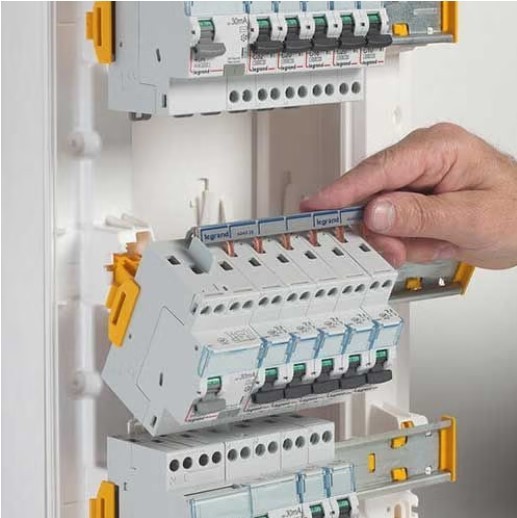

Les rails DIN de ce coffret sont inclinables afin de faciliter l'installation et la maintenance des appareillages modulaires.
- le tableau électrique Drivia Legrand 2 rangées bénéficie d'une isolation classe II grâce à des plaques de fond isolantes

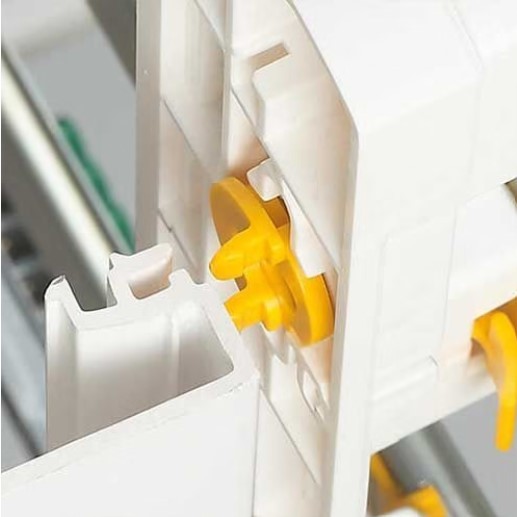

- il comprend des clips jaunes qui facilitent sa fixation et permettent d'ajuster sa hauteur sur la goulotte GTL
- ce tableau électrique s'installe en toute simplicité dans la GTL Legrand Drivia (réf. 030037).
Fiche e-catalogue tableau électrique Legrand
Descriptif
Le tableau électrique 2 rangées est livré avec :
- bornier de terre
- borniers Phase et Neutre IP 2X
- obturateurs séparables par module et demi-module
- accessoires de pré-fixation sur goulotte GTL (ou sur mur) DRIVIA clip
- accessoires de jumelage horizontal / vertical (pour 2 coffrets ou coffret + platines) DRIVIA easy
Caractéristiques du tableau électrique Legrand Drivia :
- Nbre de rangées : 2
- Haut. : 375 mm
- Larg. : 250 mm
- Ep. : 103.5 mm
- Auto-extinguibilité : tenue au fil incandescent 750 °C
- Conformes à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11
- Conformes à la norme IEC 60670-24
- Blanc RAL 9003
- Rails pivotants 3 positions et extractibles, espace sous rails : 40 mm, entraxe entre rails 125 mm
- Classe II avec plaques de fond isolantes non fournies
- IP 30 - IK 05 (IP 40 - IK 07 avec porte non fournie)
- Coffrets de distribution 13 modules par rangée
Caractéristiques
| Référence fabricant |
401212 |
| Gencode EAN |
3245064012126 |
| Marque |
Legrand |
| Gamme |
Legrand Drivia |
| Type de tableau |
Tableau nu |
| Nombre de rangées |
2 |
| Nombre de module(s) par rangée |
13 |
| Hauteur |
375mm |
| Largeur |
250mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Oui |
| CE |
Oui |
Composez votre tableau électrique Legrand :
Coffret électrique DRIVIA 13 modules Coffret compatible avec l'ensemble des modules LEGRAND (disjoncteurs, interrupteurs différentiels et modules de commande) Attention : Ce coffret électrique est compatible uniquement avec les portes et les peignes de la gamme Drivia. Caractéristiques e-catalogue Legrand :
Découvrez tout l'appareillage Legrand dont vous avez besoin parmi la sélection disponible à moindre coût sur 123elec. Lire le dossier thématique sur les tableaux électriques Legrand Drivia
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
