Présentation

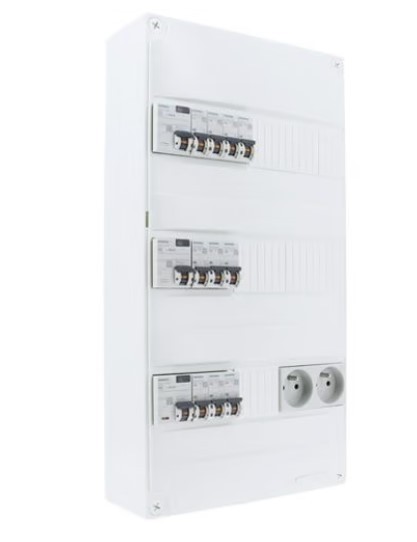

SIEMENS Tableau électrique pré-équipé 3 rangées 3ID 40A 10 disjoncteurs
Ces tableaux électriques Siemens 3 rangées sont généralement installés dans des logements de 35 m² à 100 m².
- Nécessité de le munir d'un fond isolant s'il est placé contre une paroi métallique ou combustible, cela permet au coffret électrique de disposer d'une isolation de classe II.
- Pré-équipé d'appareillages modulaires (disjoncteurs, interrupteurs différentiels et prises modulaires) à connexion à vis de la même marque.
- Tableau électrique livré avec des peignes horizontaux entiers 13 modules Phase + Neutre (peigne vertical non inclus).
Descriptif

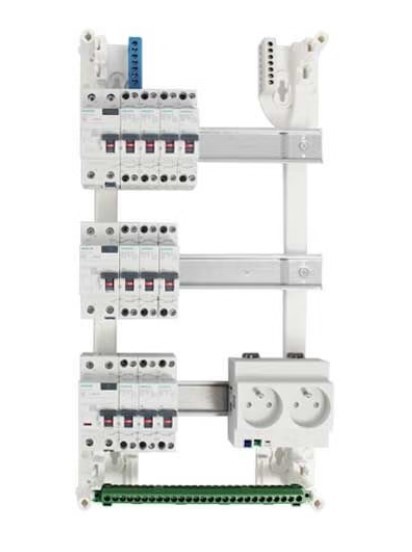

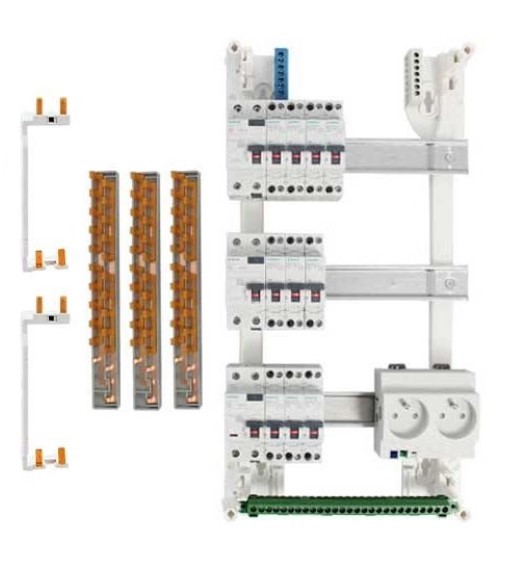

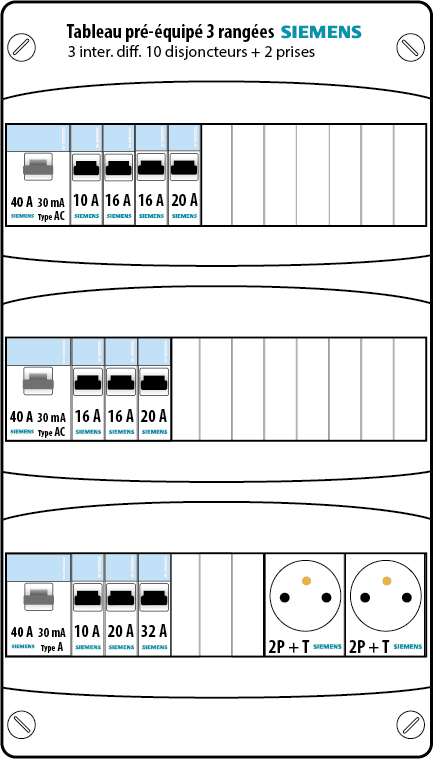

Composition du coffret électrique :
- 1 tableau électrique nu 3 rangées Siemens (Ref. Siemens SIE262148)
- 2 interrupteurs différentiels Siemens 30mA 40A type AC à vis (Ref. Siemens SIE026499)
- 1 interrupteur différentiel Siemens 30mA 40A type A à vis (Ref. Siemens SIE026475)
- 2 disjoncteurs électriques à vis 10A Siemens (Ref. Siemens 5SL3010-7KL)
- 4 disjoncteurs électriques à vis 16A Siemens (Ref. Siemens 5SL3016-7KL)
- 3 disjoncteurs électriques à vis 20A Siemens (Ref. Siemens 5SL3020-7KL)
- 1 disjoncteur électrique à vis 32A Siemens (Ref. Siemens 5SL3032-7KL)
- 3 peignes horizontaux 13 modules Phase + Neutre (Ref Siemens DIG012379)
- 1 double prise modulaire 2P+T 16A 5 modules DIGITAL ELECTRIC (Réf. DIG04564)
- Bornier de terre, Phase et Neutre
- 2 peignes verticaux 2 rangées entraxe 125mm réf. SIE5SV33-43
Caractéristiques des tableaux électriques :
- 39 modules
- Nbre de rangées : 3
- Réserve : 48%
- Haut. : 475 mm
- Larg. : 250 mm
- Ep. : 97 mm
- Indice de protection : IP30- IK05
Retrouvez une variété de produits vous permettant de réaliser votre installation parmi une sélection de matériel électrique Siemens.
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
Caractéristiques
| Référence fabricant |
SIE006408 |
| Gencode EAN |
3662366006408 |
| Marque |
Siemens |
| Gamme |
Siemens à vis |
| Type de tableau |
Tableau pré-équipé |
| Nombre de rangées |
3 |
| Nombre de module(s) par rangée |
13 |
| Nombre de prise de courant |
2 prises |
| Réserve en % |
0.48 |
| Hauteur |
475mm |
| Largeur |
250mm |
| Épaisseur |
97mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
