Présentation

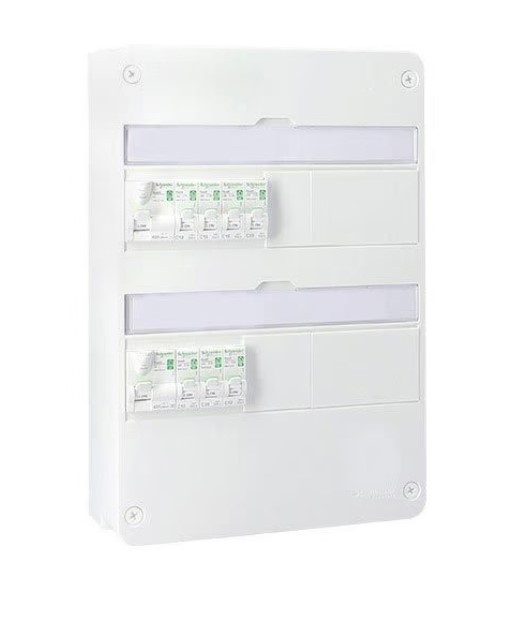

SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 2 rangées 2ID 40A 7 disjoncteurs
Optez pour ce tableau électrique Schneider disposant d'un design élégant et rapide à installer.
- Facilitez le raccordement de vos circuits électriques grâce au grand espace entre les rangées dû à la forme arrondi des protections modulaires Resi9.
- Complétez le avec une porte 2 rangées de la gamme Resi9 pour protéger les différents dispositifs de protection et autres appareillages modulaires contre la poussière.
- Ce tableau électrique Resi9 s'installe rapidement sur votre GTL.
Descriptif
Composition de ce tableau électrique Schneider 2 rangées :
- 1 tableau électrique nu 2 rangées Schneider (Réf. Schneider R9H13402 / Réf. 123elec SCHR9H13402)
- 1 interrupteur différentiel Schneider 30mA 40A type AC auto (Réf. Schneider R9ERC240 / Réf. 123elec SCHR9ERC240)
- 1 interrupteur différentiel Schneider 30mA 40A type A auto (Réf. Schneider R9ERA240 / Réf. 123elec SCHR9ERA240)
- 2 disjoncteurs 10A auto Schneider (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
- 2 disjoncteurs 16A auto Schneider (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
- 2 disjoncteurs 20A auto Schneider (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
- 1 disjoncteur 32A auto Schneider (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
- 2 répartiteurs 8 modules Schneider Resi9 XE (Réf. Schneider R9EXHS08 / Réf. 123elec SCHR9EXHS08)
- 1 peigne vertical 2 rangées Schneider Resi9 XE (Réf. Schneider R9EXV / Réf. 123elec SCHR9EXV)
Caractéristiques techniques de ce tableau Schneider Resi9 :
- Nombre de rangées : 2
- Nombre de modules : 26
- Réserve : 58%
- Hauteur : 375 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
- Couleur : blanc
| Référence fabricant | SCHNEIDER TAB PR?EQ |
|---|---|
| Gencode EAN | 3700609698277 |
| Marque | Schneider Electric |
| Gamme | Schneider Resi9 XE auto |
| Type de tableau | Tableau monté câblé (TAMC) |
| Nombre de rangées | 2 |
| Nombre de module(s) par rangée | 13 |
| Étanche | Non |
| Garantie | 2 ans |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| NF | Non |
| CE | Oui |
Autres caractéristiques du coffret électrique Schneider :
- Compatible uniquement avec la porte Schneider Resi9 2 rangées.
- Système embrochable XE : branchez vos modules XE en 1 clic !
- Un châssis coulissant qui se fixe sans outil
- Des rails DIN clipsables et déclipsables pour faciliter le passage des câbles
- Facile à transporter grâce à son packaging : le plus court du marché
- L'installation et le remplacement des produits Resi9 est simple et sécurisée grâce au peigne horizontal appelé aussi répartiteur XE
- Le raccordement des circuits électriques se fait sans outils à l'aide des connexions automatiques
- L'achat d'un Tableau électrique Pré-équipé SCHNEIDER Resi9 XE permet également un gain pouvant aller jusqu'à -20% en le comparant à l'achat de chaque produit au détail
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.Vidéo Schneider, astuces d'installation du tableau électrique Resi9 entechnologie embrochable
Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
