Présentation

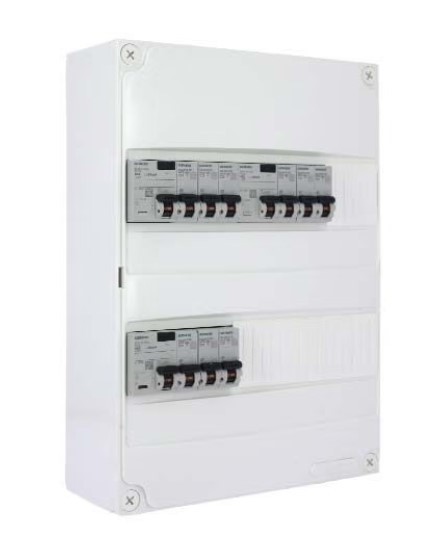

SIEMENS Tableau électrique pré-équipé 2 rangées 3ID 40A 9 disjoncteurs
Ces tableaux électriques 2 rangées Siemens conviennent parfaitement à un logement de type F3 (sans chauffage électrique).
- il peut être installé sur une GTL (Gaine Technique de Logement) Siemens
- peignes horizontaux fournis (peignes entiers 13 modules - peigne vertical non inclus)
- ce coffret électrique Siemens contient un bornier de terre, Phase et Neutre
Descriptif

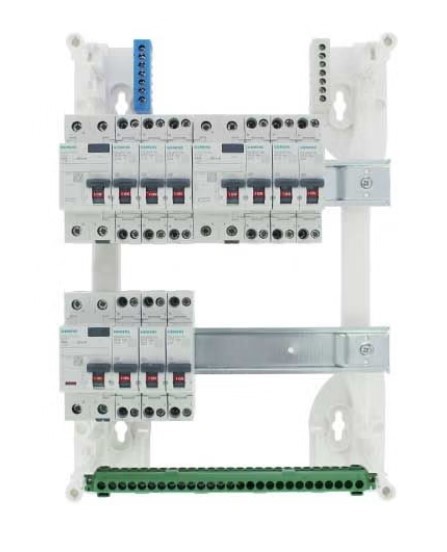

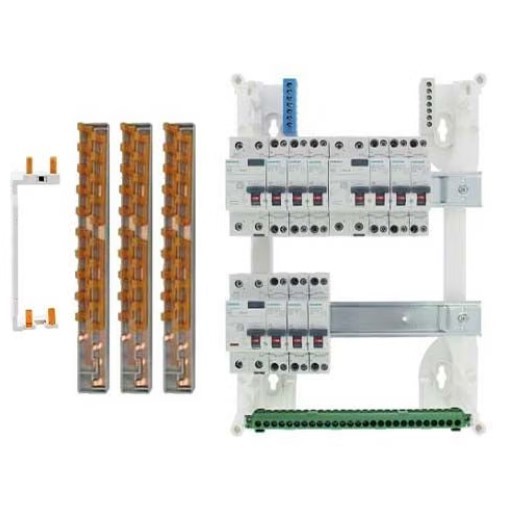

Ce coffret électrique est composé des éléments suivants :
- 1 tableau électrique nu 2 rangées Siemens (Ref. Siemens SIE262131)
- 2 interrupteurs différentiels Siemens 30mA 40A type AC à vis (Ref. Siemens SIE026499)
- 1 interrupteur différentiel Siemens 30mA 40A type A à vis (Ref. Siemens SIE026475)
- 3 disjoncteurs 10A à vis Siemens (Ref. Siemens 5SL3010-7KL )
- 2 disjoncteurs 16A à vis Siemens (Ref. Siemens 5SL3016-7KL)
- 3 disjoncteurs 20A à vis Siemens (Ref. Siemens 5SL3020-7KL)
- 1 disjoncteur 32A à vis Siemens (Ref. Siemens 5SL3032-7KL)
- 3 peignes horizontaux 13 modules Phase + Neutre (Ref Siemens DIG012379)
- Bornier de terre, Phase et Neutre
- 1 peigne vertical 2 rangées entraxe 125mm réf. SIE5SV33-43
Caractéristiques techniques du coffret de répartition :
- Nombre de modules : 26
- Nombre de rangées : 2
- Réserve : 42%
- Hauteur : 350 mm
- Largeur : 250 mm
- Épaisseur : 97 mm
- Indices de protection : IP30- IK05
Caractéristiques
| Référence fabricant |
SIE626201 |
| Gencode EAN |
3700609626201 |
| Marque |
Siemens |
| Gamme |
Siemens à vis |
| Type de tableau |
Tableau pré-équipé |
| Nombre de rangées |
2 |
| Nombre de module(s) par rangée |
13 |
| Réserve en % |
0.42 |
| Hauteur |
350mm |
| Largeur |
250mm |
| Épaisseur |
97mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
Autres avantages des tableaux électriques Siemens :
- Livré avec des peignes horizontaux entiers 13 modules non coupés
- Possède des appareillages modulaires Siemens à connexion à vis
- Idéal pour les bâtiments résidentiels, les Établissements Recevant du Public ou des Immeuble de Grande Hauteur
Retrouvez tout le matériel électrique Siemens, nécessaire à la mise en oeuvre de votre installation, sur 123elec.
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
