Présentation

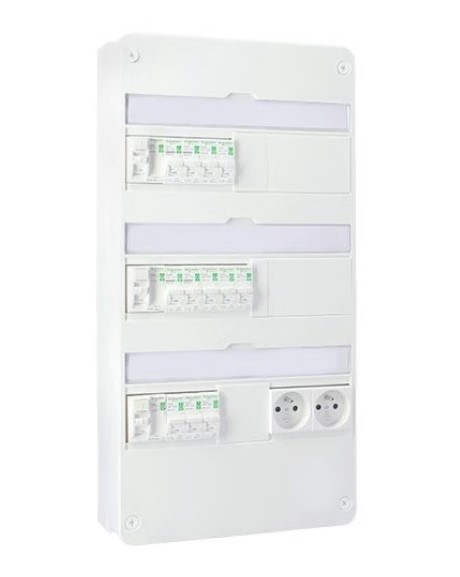

SCHNEIDER Resi9 XP Tableau électrique monté et câblé TAMC 3 rangées 3ID 63A 12 disjoncteurs
Découvrez un tableau, pré-équipé d'appareillages modulaires, associant rapidité d'installation et esthétisme.
- Choisir ce tableau électrique pré-équipé permet de découvrir une facilité d'installation : le châssis se fixe sur la goulotte GTL en coulissant, à la hauteur souhaitée et sans aucun outil.
- Le design simple et élégant de ce tableau électrique lui permet d'intégrer tous les types d'intérieur.
- Norme CE
- Garantie 2 ans
Descriptif
Composition de ce tableau électrique Schneider :
- 1 tableau électrique nu 3 rangées Schneider (Réf. Schneider R9H13403 / Réf. 123elec SCHR9H13403)
- 2 interrupteurs différentiels Schneider 30mA 63A type AC à vis (Réf. Schneider R9PRC263 / Réf. 123elec SCHR9PRC263)
- 1 interrupteur différentiel Schneider 30mA 63A type A à vis (Réf. Schneider R9PRA263 / Réf. 123elec SCHR9PRA263)
- 3 disjoncteurs 10A à vis Schneider (Réf. Schneider R9PFC610 / Réf. 123elec SCHR9PFC610)
- 4 disjoncteurs 16A à vis Schneider (Réf. Schneider R9PFC616 / Réf. 123elec SCHR9PFC616)
- 4 disjoncteurs 20A à vis Schneider (Réf. Schneider R9PFC620 / Réf. 123elec SCHR9PFC620)
- 1 disjoncteur 32A à vis Schneider (Réf. Schneider R9PFC632 / Réf. 123elec SCHR9PFC632)
- 2 prises 2P + T Schneider (Réf. Schneider R9PCS616 / Réf. 123elec SCHR9PCS616)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
- 1 peigne 1P+N 63A 8 modules Schneider (Réf. Schneider R9PXH208)
- 2 peignes 1P+N 63A 10 modules Schneider (Réf. Schneider R9PXH210)
Caractéristiques techniques du coffret électrique Schneider Resi9 :
- Nombre de rangées : 3
- Nombre de modules : 39
- Réserve : 33%
- Hauteur : 500mm
- Largeur : 252mm
- Épaisseur : 108mm
| Référence fabricant | SCHNEIDER TAB PR?EQ |
|---|---|
| Gencode EAN | 3700609698321 |
| Marque | Schneider Electric |
| Gamme | Schneider Resi9 XP à vis |
| Type de tableau | Tableau monté câblé (TAMC) |
| Nombre de rangées | 3 |
| Nombre de module(s) par rangée | 13 |
| Nombre de prise de courant | 2 prises |
| Réserve en % | 41 |
| Réserve en nombre de module | 16 |
| Hauteur | 500 |
| Largeur | 252 |
| Épaisseur | 108 |
| Type de pose | En saillie |
| Étanche | Non |
| Garantie | 2 ans |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| NF | Non |
| CE | Oui |
Fonctionnalités du tableau Schneider :
- Compatible uniquement avec la porte Schneider Resi9 3 rangées.
- Peigne vertical non inclus
- Système XP = bornes à vis
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Lire le dossier thématique sur le câblage d'un tableau électrique
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
