Présentation

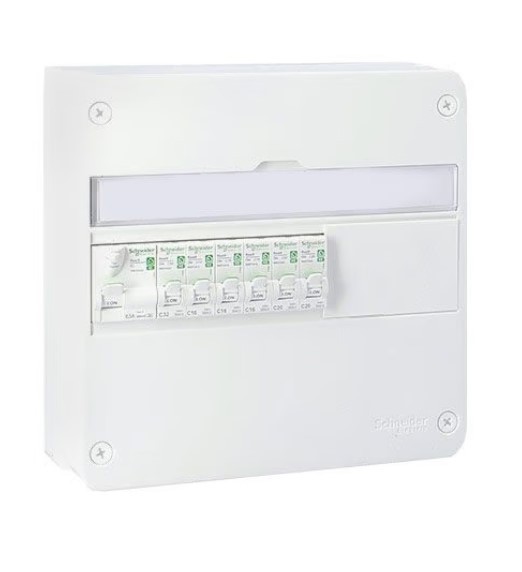

SCHNEIDER Resi9 XE Tableau électrique monté et câblé TAMC auto 1 rangée 1ID 63A 6 disjoncteurs
Avec un design simple et épuré, ce coffret électrique peut intégrer tous les types d'intérieur.
- Optez pour un tableau sécurisé : les dispositifs de protection à bornes de connexion auto ne risquent pas de se desserrer au fil du temps.
- Installez facilement ce coffret électrique Resi9, il se fixe directement sur la goulotte GTL ; pas besoin d'utiliser d'outil.
Descriptif
Composition de ce tableau électrique pré-équipé :
- 1 tableau électrique nu 1 rangée Schneider (Réf. Schneider R9H13401 / Réf. 123elec SCHR9H13401)
- 1 interrupteur différentiel Schneider 30mA 63A type A auto (Réf. Schneider R9ERA263 / Réf. 123elec SCHR9ERA263)
- 1 disjoncteur 10A auto Schneider (Réf. Schneider R9EFC610 / Réf. 123elec SCHR9EFC610)
- 2 disjoncteurs 16A auto Schneider (Réf. Schneider R9EFC616 / Réf. 123elec SCHR9EFC616)
- 2 disjoncteurs 20A auto Schneider (Réf. Schneider R9EFC620 / Réf. 123elec SCHR9EFC620)
- 1 disjoncteur 32A auto Schneider (Réf. Schneider R9EFC632 / Réf. 123elec SCHR9EFC632)
- 1 bornier Phase et Neutre 4x16mm² Schneider Resi9 (Réf. Schneider R9H13405 / Réf. 123elec SCHR9H13405)
- 1 vis pour fixation sur GTL Schneider Resi9 (Réf. Schneider BG8R9HN9901)
- 1 répartiteur Schneider XE 10 modules (Réf. Schneider R9EXHS10)
Caractéristiques techniques du coffret électrique Schneider :
- Nombre de rangée : 1
- Nombre de modules 13
- Réserve : 31%
- Hauteur : 250 mm
- Largeur : 252 mm
- Épaisseur : 108 mm
Caractéristiques
| Référence fabricant | SCHNEIDER TAB PR?EQ |
|---|---|
| Gencode EAN | 3700609698178 |
| Marque | Schneider Electric |
| Gamme | Schneider Resi9 XE auto |
| Type de tableau | Tableau monté câblé (TAMC) |
| Nombre de rangées | 1 |
| Nombre de module(s) par rangée | 13 |
| Étanche | Non |
| Garantie | 2 ans |
| Fabrication française | Non |
| Label OFG (Origine France Garantie) | Non |
| NF | Non |
| CE | Oui |
Autres caractéristiques du tableau électrique Schneider :
- Compatible uniquement avec la porte Schneider Resi9 1 rangée (réf. R9H13421).
- Peigne vertical non inclus
- Système embrochable XE
Certification NF du tableau pré-équipé :
L'ensemble des composants du tableau électrique est fabriqué par la société Schneider. Ces produits, sont certifiés NF. Seuls les peignes d'alimentation n'ont pas fait l'objet d'une certification NF auprès de la marque Schneider. 123elec assemble le tableau pré-équipé, sans modifier la nature des composants.À la différence d'un TAMC (Tableau monté-câblé) qui lui a recours à du câblage, le tableau Pré-équipé est juste un ensemble de produits unitaires assemblés.Nous n'avons pas jugé nécessaire de soumettre à la certification NF à nouveau les produits dans leur ensemble sachant que chaque matériel répond à la norme CE et la marque NF, sauf les peignes qui sont CE.
Lire le dossier thématique sur les avantages des tableaux électriques Schneider Resi9
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
