Présentation

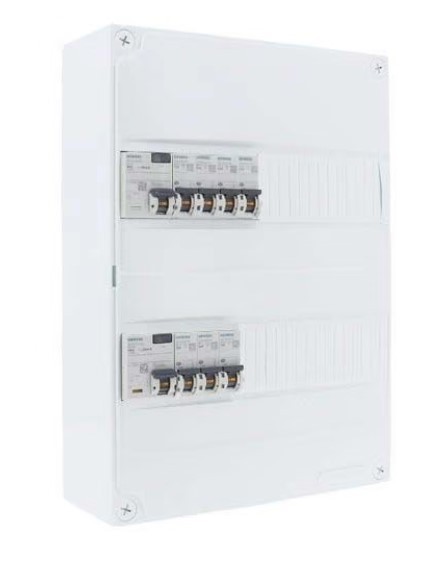

SIEMENS Tableau électrique pré-équipé 2 rangées 2ID 40A 7 disjoncteurs
Les tableaux électriques Siemens pré-équipé 2 rangées peuvent être installés dans un bâtiment résidentiel, un Établissement Recevant du Public ou dans un Immeuble de Grande Hauteur.
- coffret électrique SIEMENS pré-équipé 2 rangées livré avec des peignes réversibles horizontaux entiers (13 modules) non coupés
- compatible avec les appareillages modulaire à vis de la marque Siemens
- la protection IK05 du tableau électrique signifie qu'il est protégé contre les chocs d'origine mécanique de 0,70J
Descriptif

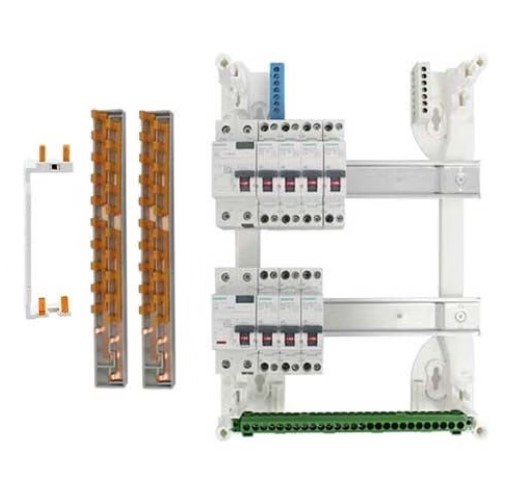

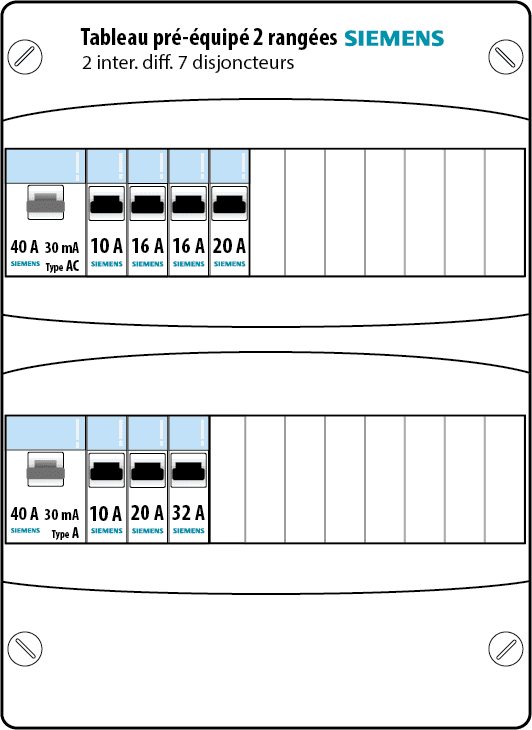

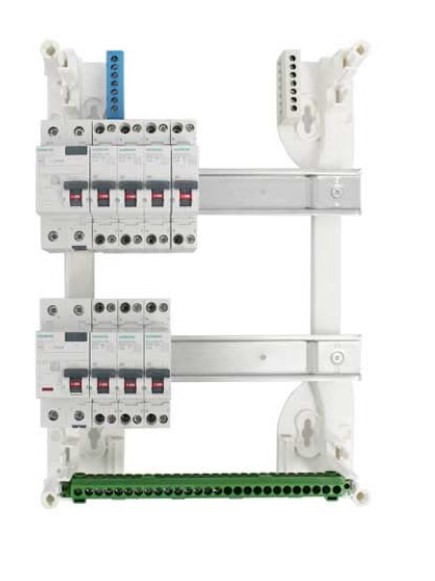

Composition du coffret électrique :
- 1 tableau électrique nu 2 rangées Siemens (Ref. Siemens SIE262131)
- 1 interrupteur différentiel Siemens 30mA 40A type AC à vis (Ref. Siemens SIE026499)
- 1 interrupteur différentiel Siemens 30mA 40A type A à vis (Ref. Siemens SIE026475)
- 2 disjoncteurs électriques Siemens 10A (Ref. Siemens 5SL3010-7KL)
- 2 disjoncteurs électriques Siemens 16A (Ref. Siemens 5SL3016-7KL)
- 2 disjoncteurs électriques Siemens 20A (Ref. Siemens 5SL3020-7K)
- 1 disjoncteur électrique Siemens 32A (Ref. Siemens 5SL3032-7KL)
- 2 peignes horizontaux 13 modules Phase + Neutre (Ref Siemens DIG012379)
- Bornier de terre, Phase et Neutre
- 1 peigne vertical 2 rangées entraxe 125mm réf. SIE5SV33-43
Caractéristiques du coffret des tableaux électriques :
- 26 modules
- Nbre de rangées : 2
- Réserve : 58%
- Haut. : 350 mm
- Larg. : 250 mm
- Ep. : 97 mm
- Indice de protection : IP30 - IK05
À savoir : Conformément à la norme NF C 15-100, le tableau électrique principal d'un logement doit comporter au minimum 2 rangées. Cela garantit assez de place pour les interrupteurs différentiels, les disjoncteurs divisionnaires et une réserve obligatoire de minimum 20% pour de futurs circuits.
Caractéristiques
| Référence fabricant |
SIE006385 |
| Gencode EAN |
3662366006385 |
| Marque |
Siemens |
| Gamme |
Siemens à vis |
| Type de tableau |
Tableau pré-équipé |
| Nombre de rangées |
2 |
| Nombre de module(s) par rangée |
13 |
| Réserve en % |
0.58 |
| Hauteur |
350mm |
| Largeur |
250mm |
| Épaisseur |
97mm |
| Type de pose |
En saillie |
| Étanche |
Non |
| Garantie |
2 ans |
| Fabrication française |
Non |
| Label OFG (Origine France Garantie) |
Non |
| NF |
Non |
| CE |
Oui |
En pratique, on recommande :
- Tableau 2 rangées -> idéal pour les logements jusqu'à 35 m² (studio, petit appartement)
- Tableau 3 rangées -> adapté aux habitations de 36 à 100 m² (T2 à T4)
- Tableau 4 rangées et plus -> conseillé pour les surfaces supérieures à 100 m² (grands appartements, maisons).
À noter : les coffrets 1 rangée existent mais sont destinés uniquement à des tableaux secondaires (garage, atelier, dépendance) et ne conviennent pas pour le tableau principal d'un logement.
